1-3モータ構成・リール台駆動
モータはキャプスタン、リール台の回転という重要な役割を受け持ち、テープデッキのメカの要といえるものでしょう。
ちなみに＊モータと書いてあるだけでは何種類か構成に違いがあり、
仕様を見てみないとよくわからないこともあります。
ここではメカへのこだわりがわかるモータ構成について書いています。
１、１モ−タ
必要最小限、ひとつのモータで回転系を受け持つのが１モータ方式です。
モータ出力軸からベルトなどでキャプスタン、リール台を回します。
ポータブルレコーダ、古いデッキ、ラジカセなどに使われ、
新しいコンポーネントデッキに採用されていることはあまりないと思います。

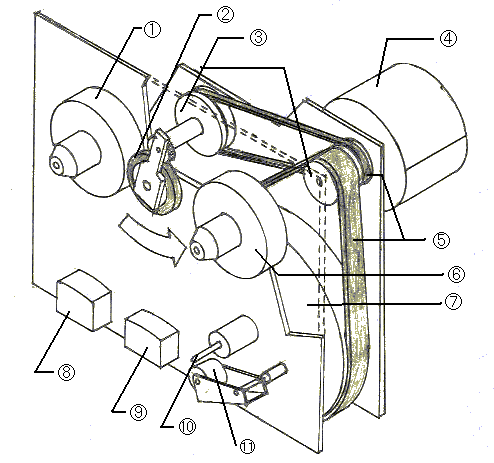

図1：1モータ方式
1,サプライ側リール台 2,アイドラ
(再生時はテイクアップ側リール台に接触し、駆動する)
3,プーリー 4,モータ 5,ゴムベルト
6,テイクアップ側リール台 7,フライホイール
8,消去ヘッド 9,録再ヘッド
10,キャプスタン軸 11,ピンチローラー
２、２モータ
テープの走行に影響が大きいキャプスタンは専用のモータで回し
、 リール台の駆動にもう１つのモータを配置した構成です。
つまりリール台の駆動には１つしかモータが無いので、
アイドラ・ギヤと首振り機構等でどちらを回すかを切り替えます。
最も一般的な形式で、低・中級機など多くのデッキに採用されています。
３、３モータ
これはリール台駆動とキャプスタン駆動を分けた上で、さらにサプライ（送り出し）
テイクアップ（巻き取り）の両リールモータについても分割したものです。
１・２モータ式では両方のリール台を同時駆動するのは無理でしたが、
この方式ならそれも可能で、モータでバックテンションをかけるなどができます。
４、４モータ
これはごく一部のリバースデッキに採用されていたもので、正逆両リール台、
キャプスタンがすべて独立したモータで駆動されるようになっていたものです。
